電路板及組裝

Electrovert 迴焊爐 / 波焊爐 / 清洗機

Electra / VectraElite/ES Wave Soldering System 波峰焊

[簡介&摘要]
1.業界各大OEM伺服器廠指定購買Electrovert 鍚爐.
2.鍚爐湧錫的平穩與穩定性,堪稱業界第一名.

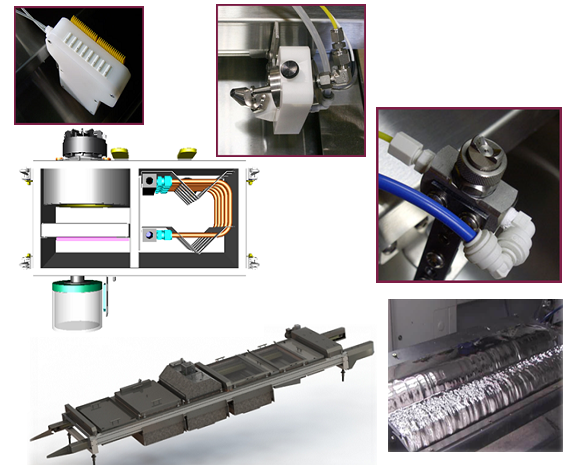

3.針對超過3mm以上的板厚+大型吸熱零件的貫孔率銲鍚不足的問題.Electrovert 推出DwellMax Plus錫槽來改善銲接缺點.
4,針對貫孔孔壁,助銲劑噴塗不足的情形.Electrovert推出ServoSpray/ServoSonic助銲劑噴塗系統因應.
5.Servojet精準選擇性助銲劑噴霧的特色.能精準的噴塗助銲劑,避免噴塗過量的助銲劑在PCB的背板上,減少保養維護的時間.
6.避免因為生產過程中增加貫孔的氧化,進一步提供短程氮氣隧道(惰性氣體充滿整個鍚槽區域)&全程氮氣隧道(惰性氣體充滿整個鍚槽和所有預熱區域)來確保更高的銲接品質.

[適用產業&應用範圍]

電路板及組裝, 半導體及封裝, 焊接, 其他等。



[規格&型號]

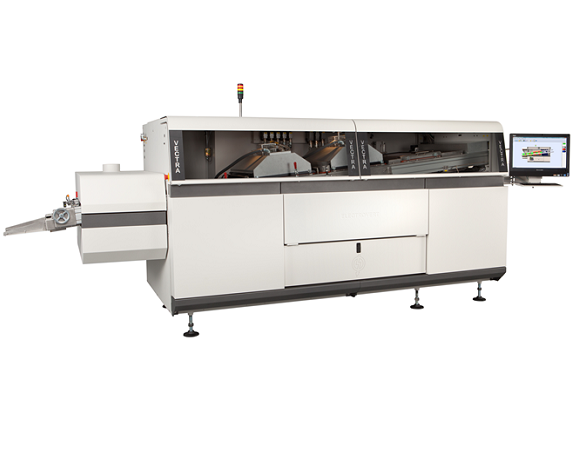

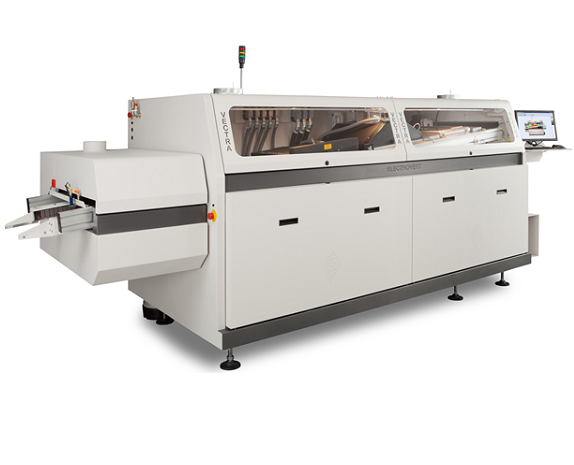

Electrovert Electra & VectraElite/ES

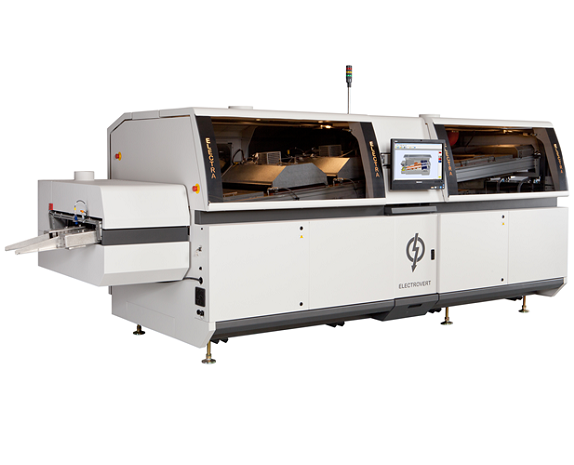

●Electra (EC-4) S=Standard , O=Option
1.最大PCB寛度: S / O : 20” (508 mm) / 24” (610 mm)
2.傳輸帶 : *最大承重 / 馬達驅動寬度 : 100 lb (45 kg) / S
3.預熱類型: IR紅外板(S) , 等溫強制對流(S) , 快速響應紅外(O)
*底部預熱長度 (S / O) : 4' (1.2 m) ( 數量: 2) / 8' (2.4 m) (數量: 4)
*頂部預熱長度(O) : 6' (1.8 m) (數量: 3)
4.銲接
*主波:UltraFill空氣(S)
*雙波/第二波: 1. Chip Wave(S) 2. DwellMax Plus(O) 3.DwellMax Ultra (O)
*波峰高度 (S / O): 12.7 mm / 最高到 25 mm
●VectraElite (VC-3)
1.最大PCB寛度: S / O : 18” (457 mm) / 20” (508 mm)
2.傳輸帶 : *最大承重 / 馬達驅動寬度 : 100 lb (45 kg) / S
3.預熱類型: IR紅外板(O) , 等溫強制對流(S/O) , 快速響應紅外(O)
*底部預熱長度 (S / O) : 4' (1.2 m) ( 數量: 2) / 6' (1.8 m) (数量 3)
*頂部預熱長度(O) : 4' (1.2 m) (数量 2)
4.銲接
*主波:UltraFill空氣(O)
*雙波/寛波: 1. Chip Wave(O) 2. DwellMax Plus(O) 3.DwellMax Ultra (O)
*波峰高度 (S / O): 12.7 mm / 最高到 25 mm
●VectraES (VES3)
1.最大PCB寛度: S : 18'' (457 mm)
2.傳輸帶 : *最大承重 / 馬達驅動寬度 : 50 lb (22 kg) / O
3.預熱類型: IR紅外板(S) , 等溫強制對流(O) , 快速響應紅外(NA)
*底部預熱長度 (S / O) : 4' (1.2 m) (数量 2) / 6' (1.8 m) (数量 3)
*頂部預熱長度(O) : 4' (1.2 m) (数量 2)
4.銲接
*主波:UltraFill空氣(O)
*雙波/寛波: 1. Chip Wave(O)
*波峰高度 (S ): 12.7 mm
